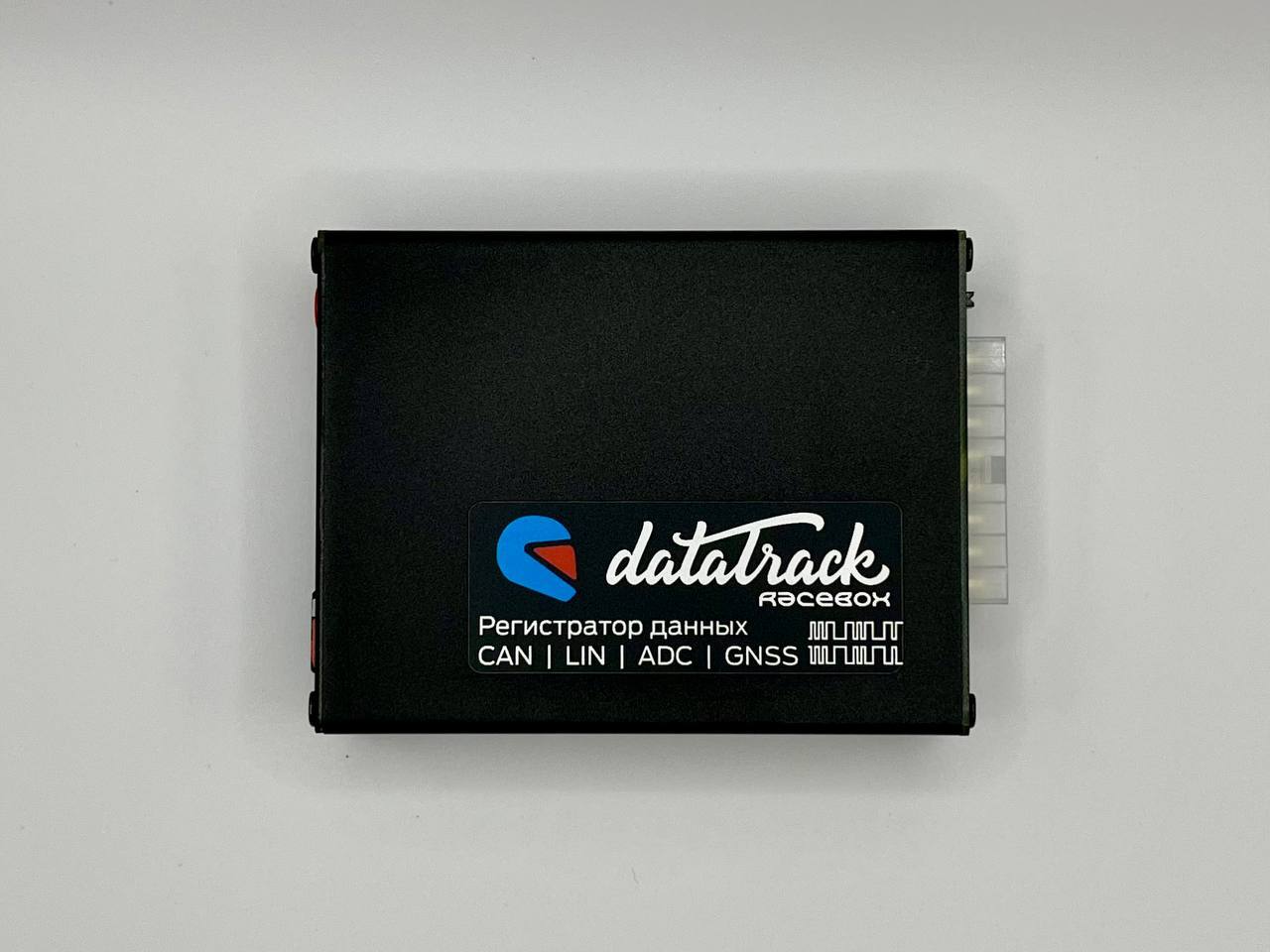

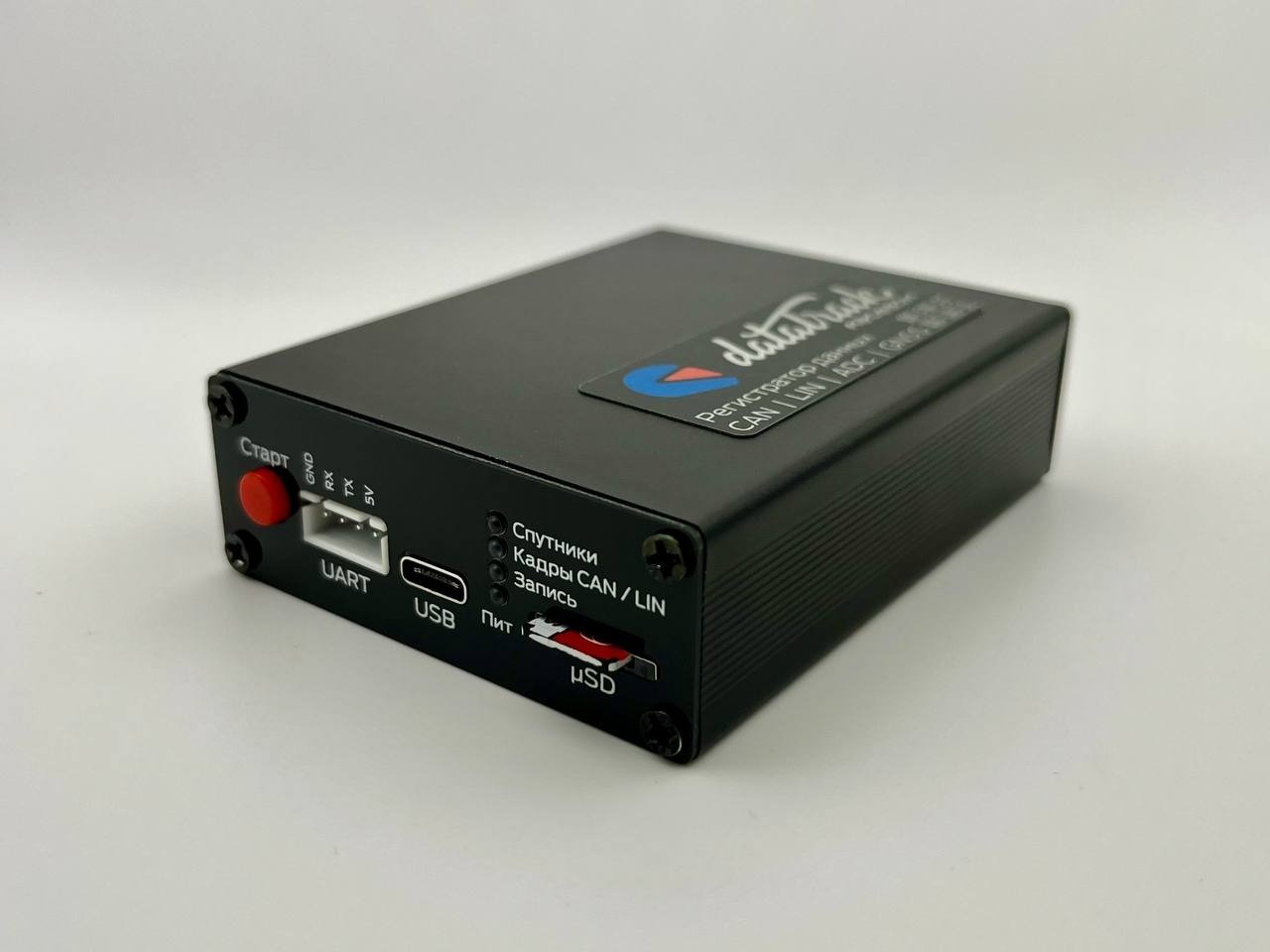

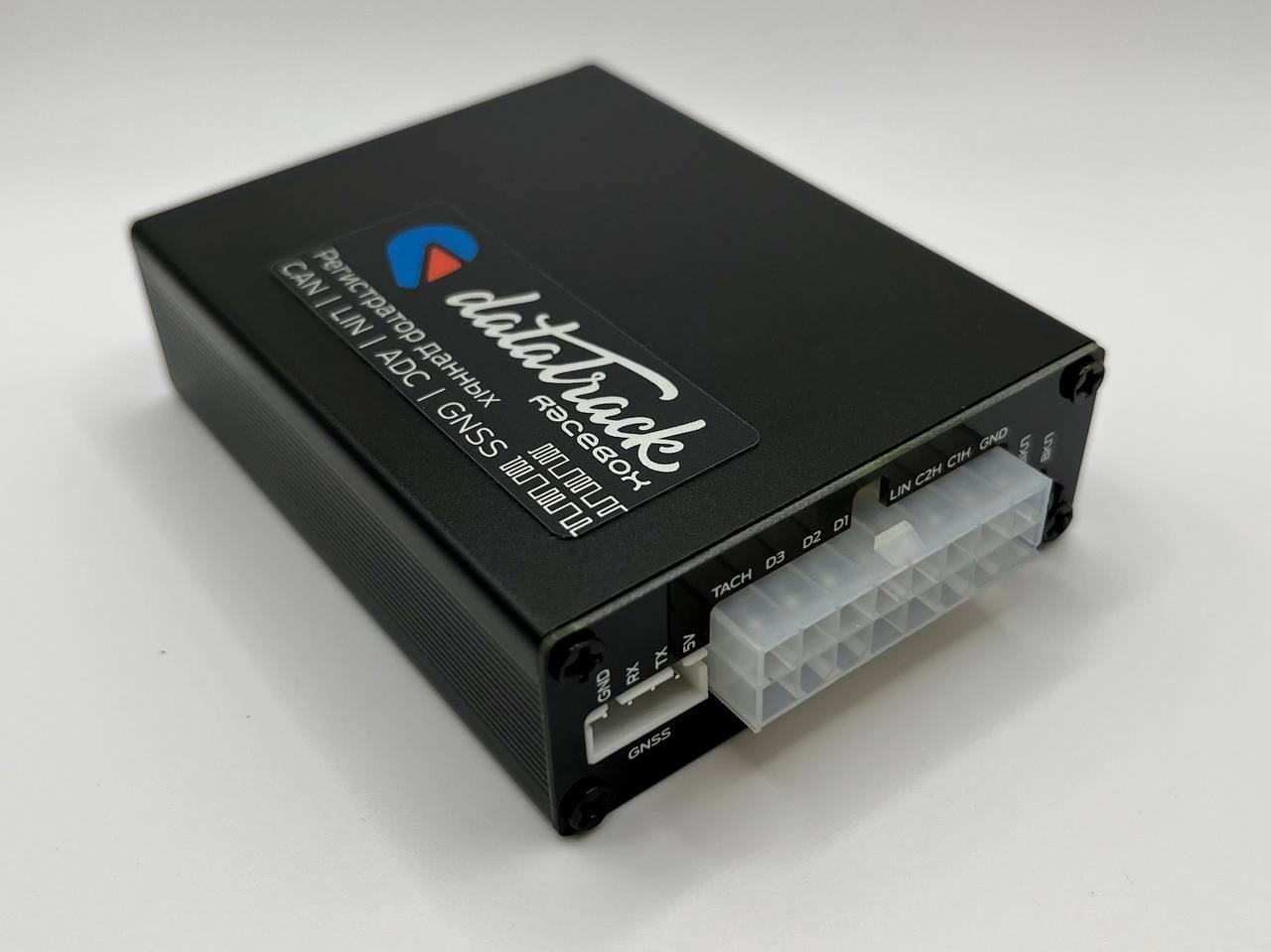

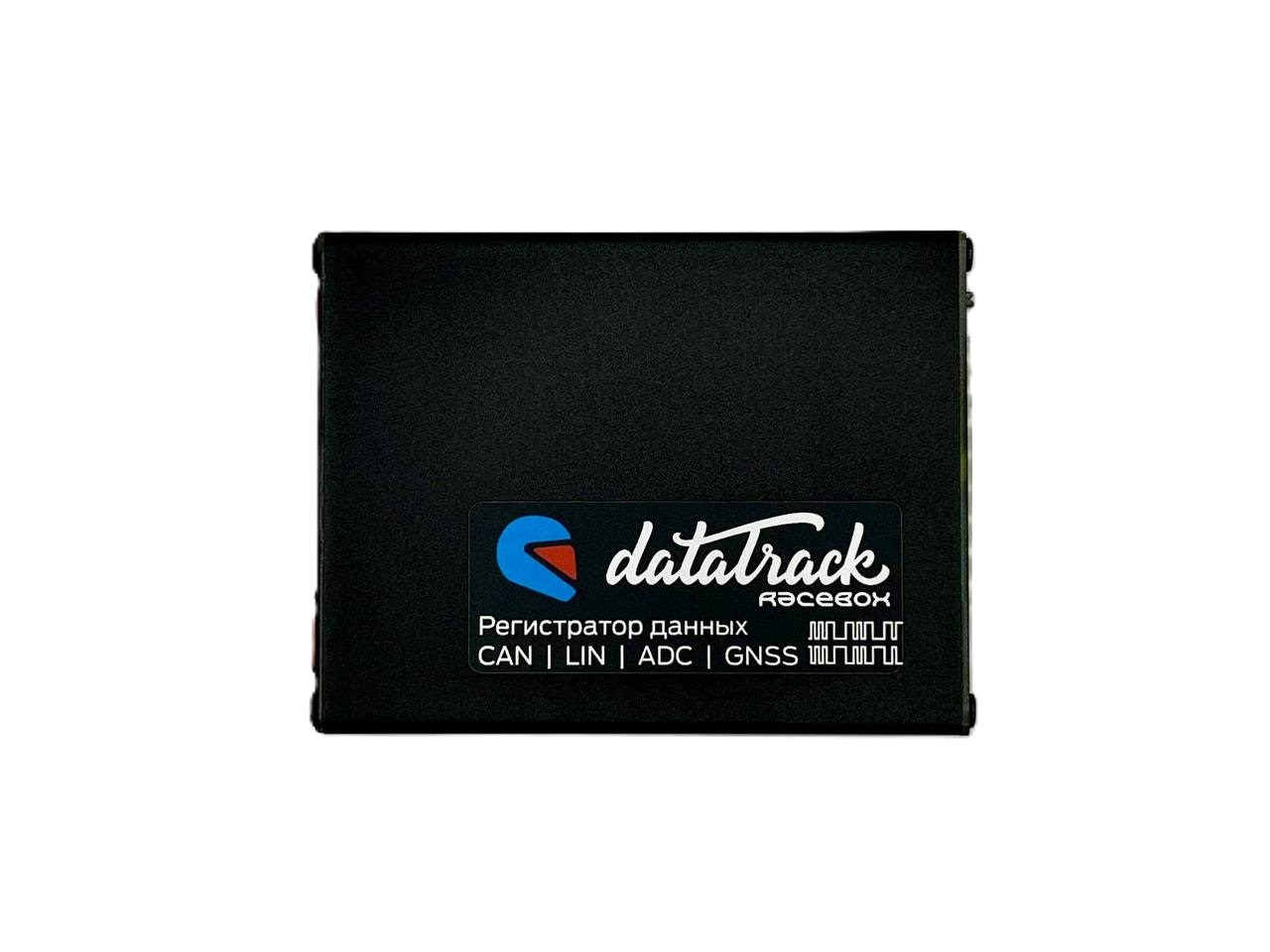

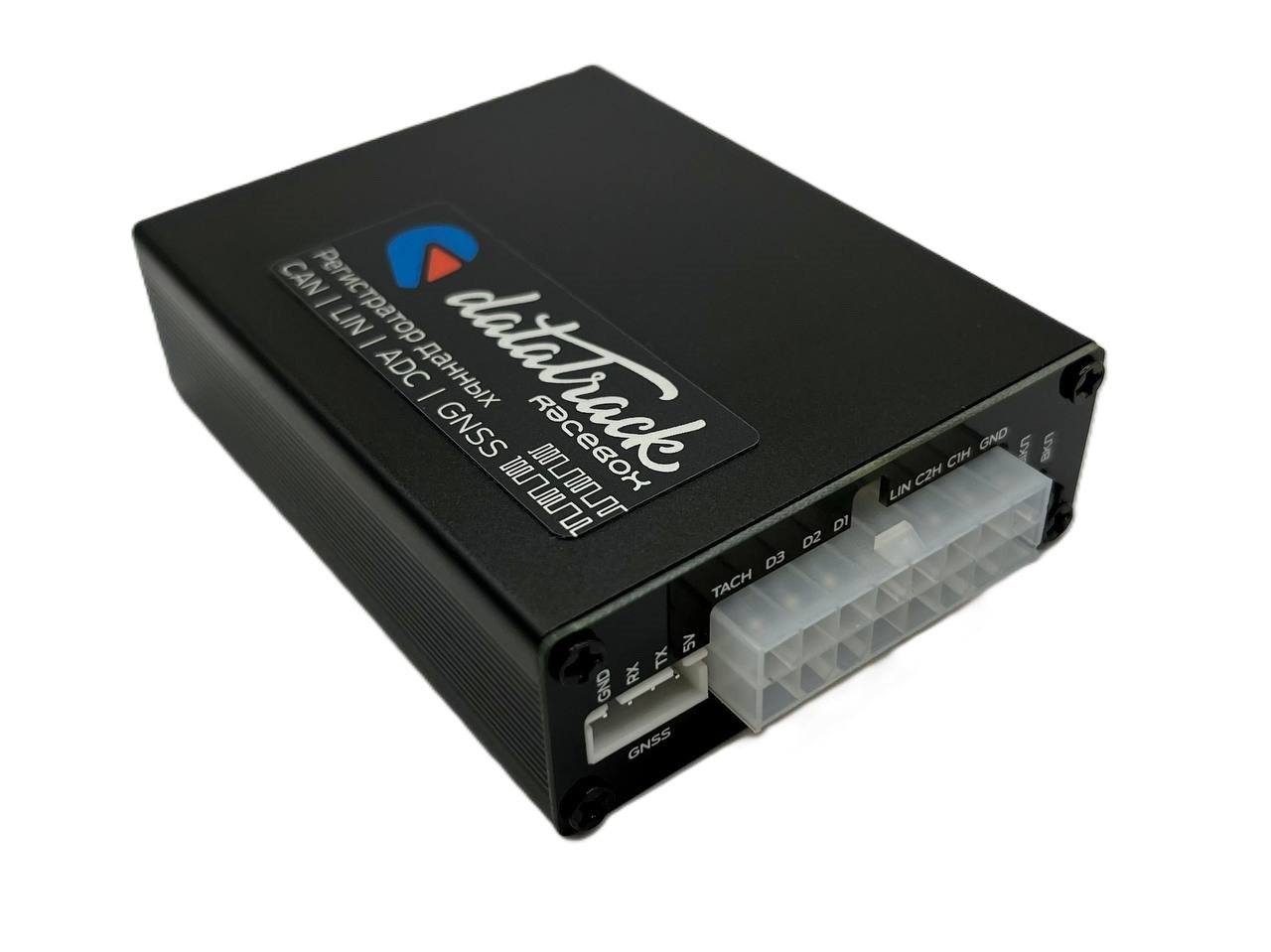

Регистратор данных DataTrack (beta)

Регистратор данных для автоспорта, инженерных работ и диагностики.

Компактный, настраиваемый логгер данных и параметров из шин CAN и LIN, аналоговых и дискретных каналов, навигационных данных GNSS.

Основные функции:

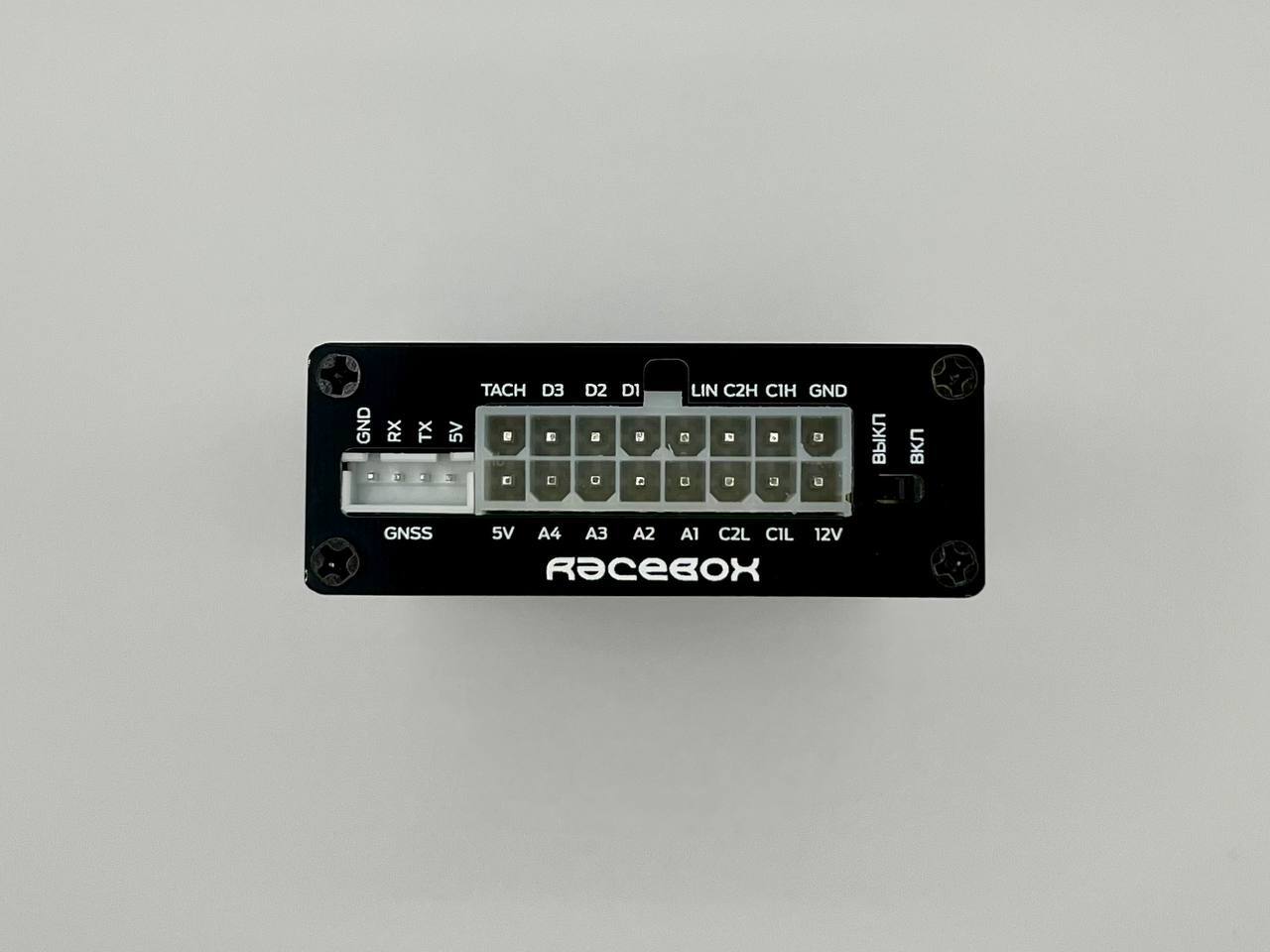

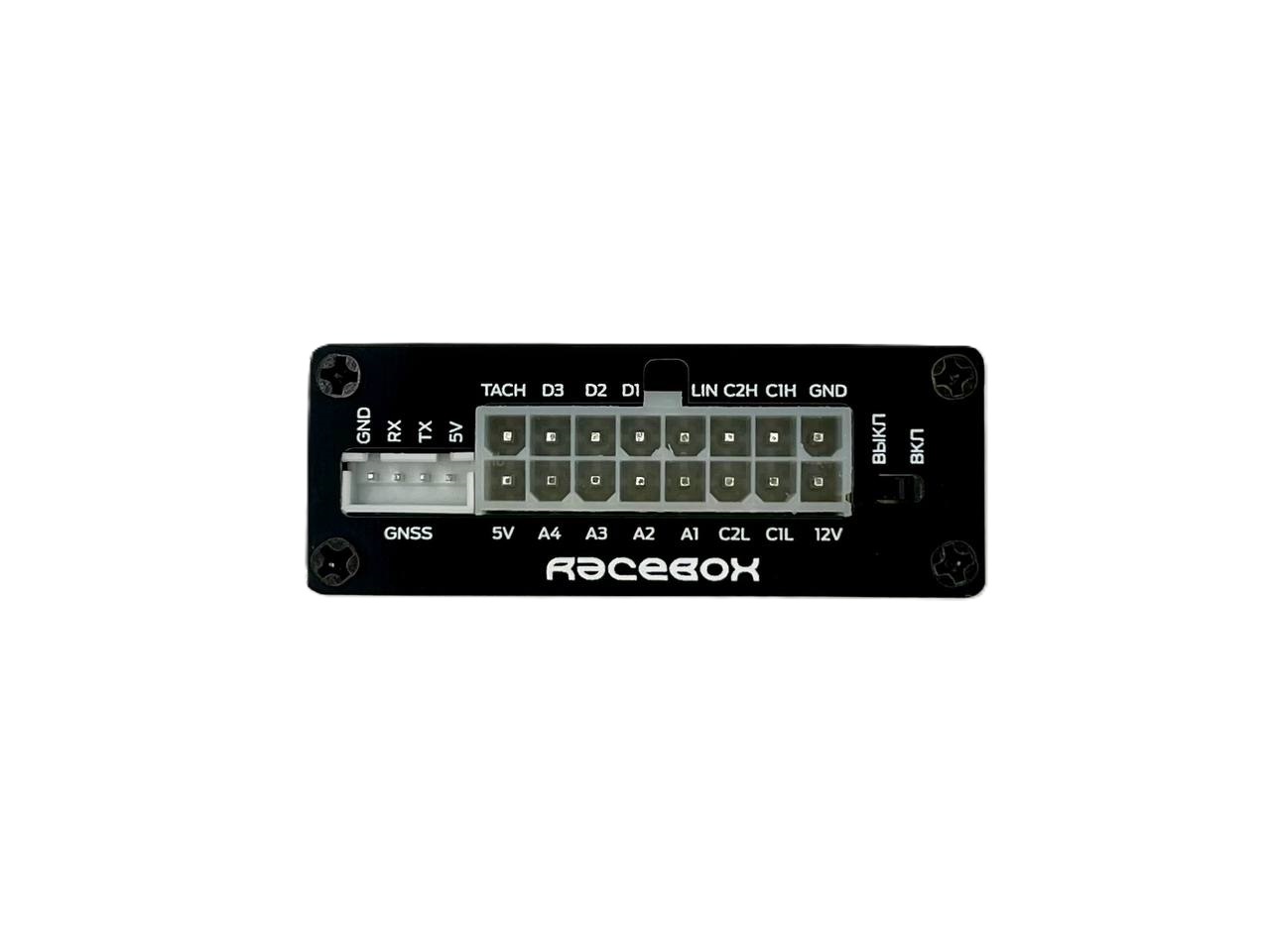

• Интерфейсы:
  o    Шины CAN 2.0: 2 канала
  o    Шина LIN: 1 канал
  o    Аналоговые (0-15В): 4 канала
  o    Дискретные (GND): 3 канала
  o    Дискретный вход тахометра (12В)
  o    Вход навигационного модуля GNSS (NMEA UART, поддерживаются автоматическая конфигурация модулей на чипсетах uBlox 7/8/9/10)
  o    UART, USB
  o    Bluetooth Low Energy 4.0
•  Функции логгера:
  o    Расшифровка параметров из шин данных, аналоговых и дискретных каналов, с возможностью масштабирования и применения тарировочных таблиц
  o    Триггеры начала записи (по запуску прибора, по кнопке, по значению параметра)
  o    Настраиваемые источники и частота записи данных
  o    Запись «сырых» данных из шин CAN/LIN и каналов ADC
• Функции работы с CAN-шинами:
  o    Аппаратная фильтрация кадров CAN
  o    Электронное управление терминальными резисторами CAN (120 Ом)
  o    Выдача данных в шины CAN из лога или генератора периодики
  o    Триггеры выдачи данных в шину CAN из генератора кадров или лога (по запуску прибора, по нажатиям кнопки, по полученному кадру CAN, по значениям параметров)
  o    CAN-шлюз между двумя каналами с возможностью фильтрации кадров и изменения данных «на лету»
  o    Поддержка протокола Lawicel для бесплатного ПО CANHacker
• Функции работы с LIN-шиной:
  o    Выдача данных в шину LIN из генератора периодики (требует доработки платы)
  o    Сканирование устройств на шине
• Функции подключения к внешним устройствам:
  o    Поддержка мобильных приложений, совместимых с приборами Racebox
  o    Поддержка мобильного приложения RaceChrono в части трансляции данных от автомобиля (CAN, ADC)
  o    Поддержка передачи данных в прибор Racebox для отображения параметров на индикаторе
  o    Поддержка внешних GNSS-модулей (GPS, GLONASS, Galileo) с частотой выдачи навигационных данных до 16Гц (опционально)
  o    USB / UART API (в разработке)
• Питание:
  o    9–36В – от сети автомобиля, с предохранителем и защитой от переполюсовки
  o    5В – от USB
• Поддержка карт памяти MicroSD форматов SDHC и SDXC
• Просмотр параметров и входных данных через терминальные приложения
• Часы реального времени

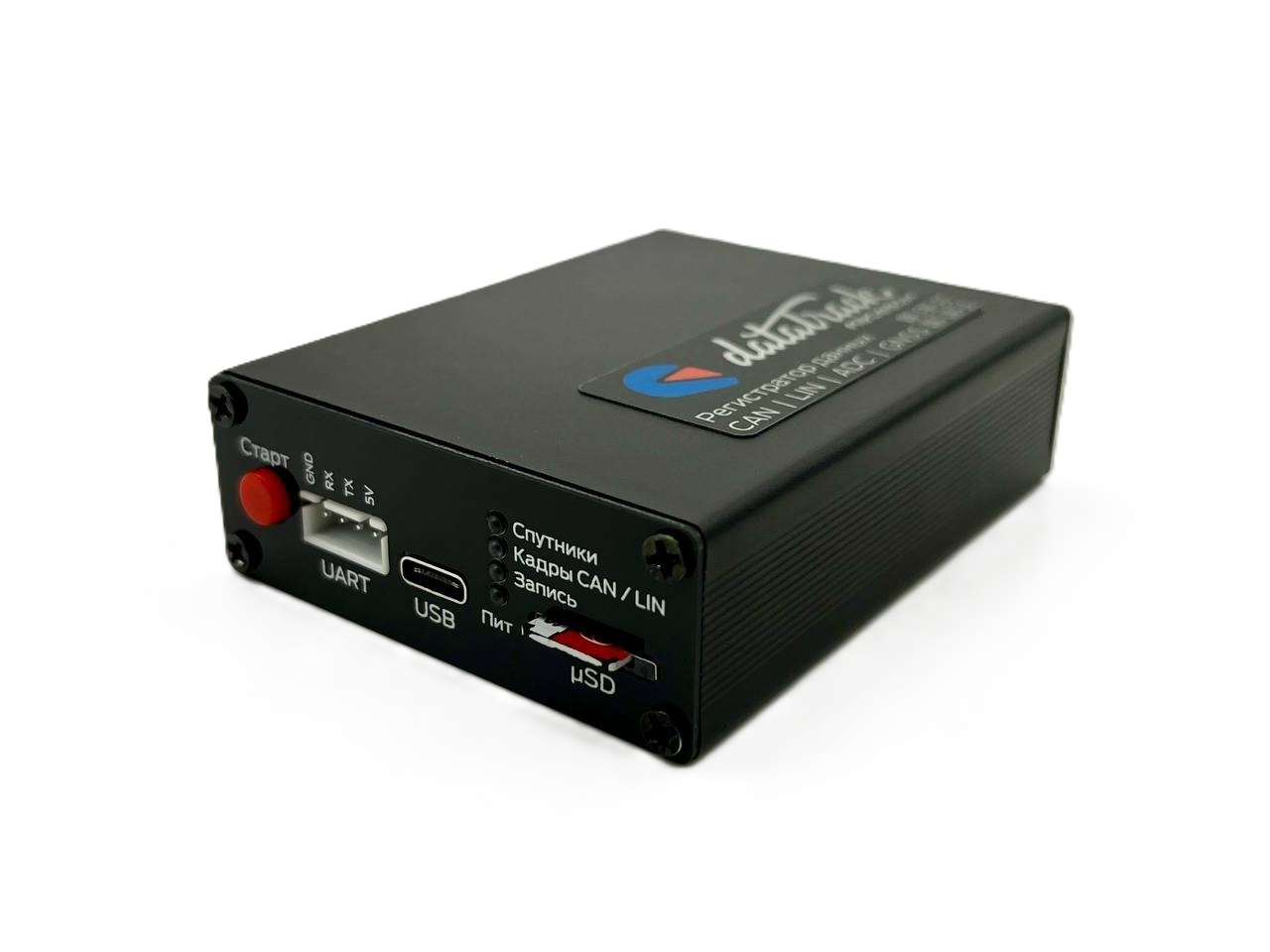

• 4 светодиода состояния прибора
• Режим кард-ридера
• Возможность доработки ПО под задачи заказчика

Прибор находится в стадии бета-тестирования. Перед покупкой рекомендуется проконсультироваться с изготовителем в части его применения под ваши конкретные задачи.
